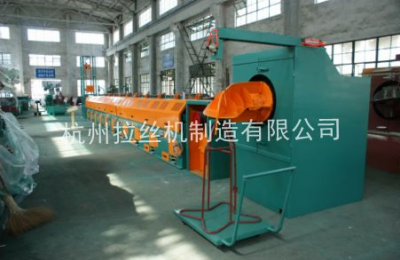

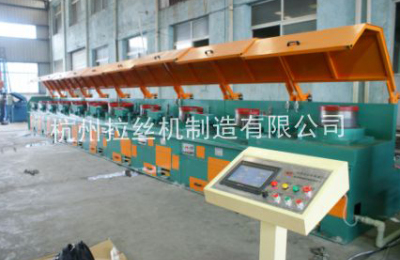

本次直进式拉丝机,8台转鼓采用ALPHA-6000S系列变频器30kW,收卷采用ALPHA-6000S系列变频器18.5kW。电机采用6极变频电机,并加装1024线编码器。将8mm的铜材经过9道模具拉伸到3mm的成品后收卷备用。拉丝机工作速度在0-670m/min无极可调,时产量最大可达2.5T。该机操作台简洁明了,整个操作面板只有启动,停止,急停三个按钮和一个调速电位器,控制部分配线也简单方便。触摸屏、PLC、9台变频器均采用通讯方式连接,采用内部逻辑进行穿模和拉丝互锁;通过外加触摸屏改变变频力矩参数;对拉丝长度、拉丝机厂家重量等参数进行了实时显示;外加S7-20
